SWR-Meter PEP-Wattmeter Frequenzzähler
■
Dieses Stehwellenmessgerät (SWR-Meter) wurde für Funkamateure für den Frequenzbereich von 1,8 bis 30 MHz entwickelt. Es ist noch, mit guter Genauigkeit, bis 50 MHz einsetzbar.
■
Die Nichtlinearität der Gleichrichterdioden im SWR- Sensor wird vom Mikroprozessor korrigiert. Damit wird eine hohe Genauigkeit über einen Bereich von 1 bis 1000 Watt erreicht (besser 5% ). (Sie werden staunen: das SWR ist unabhängig von der Sendeleistung :-)) .
■
Es ist eine schnelle Anzeige und eine Spitzenwertanzeige vorgesehen. Letztere zeigt den Maximalwert an, der innerhalb einer Beobachtungsdauer von 1 sec. auftritt. Dies ist geeignet um die Spitzenleistung (PEP) einer SSB Aussendung oder eines CW Signals zu ermitteln.
■
Auch ein Frequenzzähler ist eingebaut. Er zeigt die Sendefrequenz an, wenn ein Träger gesendet wird (nicht bei SSB). Der Frequenzzähler kann auch separat, über eine BNC- Buchse, verwendet werden. Die Empfindlichkeit beträgt 10mV (effektiv) bei Frequenzen von 1 kHz bis 50 MHz.
■
Der Benutzer kann das Gerät durch Anlegen von genauen 90 Watt an einer 50 Ohm Last nachkalibrieren.
Technische Daten
| Spannungsversorgung | 6 - 17 Volt |
| Stromaufnahme | 8 mA (ohne Display Beleuchtung) 16 mA wenn HF anliegt zusätzlich 15 mA für Display Beleuchtung |
| Angezeigte Werte | Vorwärtsleistung Rückwärtsleistung SWR (Stehwellenverhältnis) power out (Vorwärts- minus Rückwärtsleistung) Frequenz |
| Balkenanzeige | Für vswr und Power out (autoranging) |
| Messbereich (Leistung) | 1 bis 1000 Watt PEP (auf Wunsch bis 1600 W) |
| Auflösung (Leistung) | 3-stellig ,10mW bei kleiner Leistung |
| Genauigkeit (Leistung) | +/- 3% (1,8 - 30MHz); 50MHz: 4% |
| sample rate bei PEP Anzeige | 10 kHz |
| Messbereich (Frequenzzähler) | 100 Hz – 50 MHz |
| Auflösung (Frequenzzähler) | 10 Hz |
| Einfügedämpfung (30MHz) | 0,02 dB |
| Eingangsimpedanz (BNC-Buchse f. counter) |
ca. 10kOhm // 15pF |
| Eingangsspannung (BNC-Buchse f. counter) |
10mV – 2V (effektiv) |
| Abmessungen | 113 x 79 x 50 mm |
Einfügedämpfung und Einfüge-SWR:

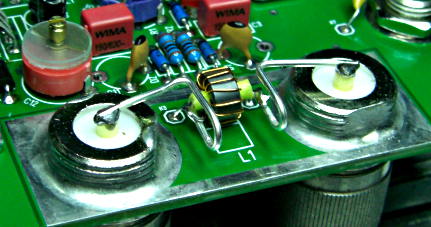

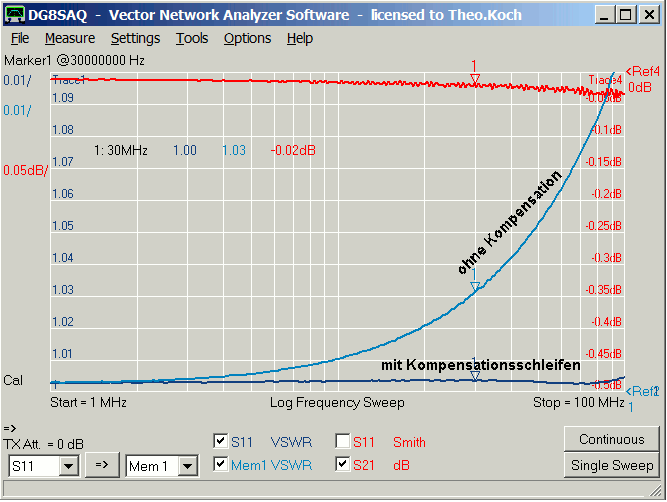

durch Einfügen von zwei Haarnadel Schleifen (siehe nebenstehendes Bild) ist es gelungen die Parallelkapazität von C1 u. C11 zu kompensieren. Auch die Kapazität der PL- Buchsen hat hierbei einen Einfluss. Damit wird das in obigem Plot gezeigte Einfüge- SWR von besser als 1,01 über den gesamten Frequenzbereich erreicht.
